礦用伸縮帶式輸送機是一種用于煤礦井下順槽運輸,為綜采、高擋普采或一般工作面配套的帶式輸送機,也可用于巷道掘進、隧道挖掘運輸或其它輸送距離經常變化的場合進行物料運送。用于順槽輸送時,可移式機尾配橋式轉載機與采掘工作面輸送機相連接;用于巷道掘進運輸時機尾配帶式轉載機與掘進機相連接。該系列伸縮帶式輸送機所配套的電動機、電氣等設備具有隔爆性能,輸送帶為阻燃型,可用于有煤塵及瓦斯的環境中。
礦用伸縮帶式輸送機的基本結構
礦用伸縮帶式輸送機由機頭部、機身、機尾部、托輥、輸送帶、儲帶倉、卷帶裝置等部分組成。

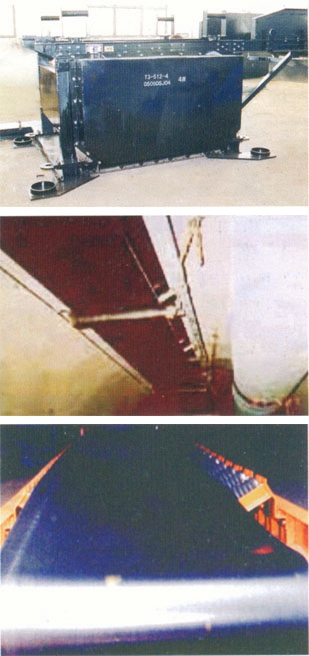

機頭部包括機頭架、卸載臂和傳動裝置。傳動裝置由電動機與專用直交軸圓錐圓柱或行星減速器通過液力偶合器聯接構成一體化驅動單元。上運時配置NF逆止器。下運時按實際工況決定采用電機反饋制動還是需附加其它制動措施如液力制動等。 (見上圖1)
機身有鋼架落地、鋼架吊掛、繩架吊掛三種形式,可快速安裝或拆卸。(見上圖2)
托輥有槽形托輥組、可變槽形吊掛托輥組、槽形彈性緩沖托輥組、平型托輥組、自動調心托輥組等類型。
機尾部由機尾架、機尾滾筒、受料裝置、移動裝置組成。水平推移千斤頂使機尾移動伸縮以便與轉載機相配合。 (見上圖3)
輸送帶一般選用整芯帶、上下表面覆蓋防火層的尼龍帶、阻燃型鋼絲繩芯橡膠輸送帶。
卷帶裝置由卷帶裝置架、電動機、減速器、膠帶卷筒、移動架、頂針小車、手動膠帶夾板等組成。儲帶倉位于機頭部與卷帶裝置之間,由固定滾筒架、滾筒、拉緊裝置及行走小車等組成。輸送帶張緊采用絞車式拉緊或自動液壓拉緊,輸送帶張力自動調節保持恒定。
